单室平衡容器

一、概述

    单室平衡容器主要包含如下几个部分：平衡容器、正压测取样管、负压侧侧取样管、二次表、DCS装置等相关部件组成。

二、产品原理

    单室平衡容器主要测量原理：利用正压测、负压侧形成的差压信号到变送器，变送器将信号传送到DCS内进行公示计算，然后实现水位的测量。单室平衡容器与差压变送器配套使用，对汽包水位进行监控，并对外输出水位变化时的差压信号，差压变送器再将差压信号转化成电信号送入DCS系统或其它的显示仪表或控制设备，只能反映锅炉正常运行时汽包内的水

三、产品特点

单室平衡容器的特点：

      优点：

      1、测量偏差小

      2、信号稳定，跟随及时，能及时的反馈汽包内的真实水位

      3、寿命长。

      缺点：

      1、受环境影响较大，参比水柱温度不均匀，无法实时量化标定。

      2、冬季、夏季，白天照射、环境风向等影响较大。

      3、只有保证参比水柱温度恒定，才能达到平衡容器的测量效果。

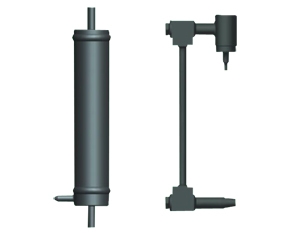

四、产品结构

1、单室平衡容器由冷凝容器、等径三通、弯管等组成；

2、冷凝容器由筒体、封头焊接而成，环焊缝经100%射线探伤。

主要零件材质
冷凝容器	弯管	等径三通	管子
1Cr18Ni9Ti	20G	20	20G

五、技术参数

外形尺寸和连接尺寸：

产     品 型号及规格	公称高度 H(mm)	水侧高度 H1(mm)	汽侧高度 H2(mm)	水位高度 H3(mm)	管子规格 DH×S	工作压力 (MPa)	重量 （kg）
B47-63 PN6.3MPa,H=600	600	300	300	0	φ28×4	4.2	18.7
B67-100 PN10MPa,H=600	600	300	300	75	φ28×4.5	5.88	8.2
B67-200 PN20MPa,H=670	670	335	335	150	φ28×4.5	11.18	8.7
B67-200 PN20MPa,H=1066	1066	457	609	76	φ28×4	11.1	9.9
B67-250 PN25MPa,H=670	670	385	285	150	φ28×4.5	15.46	8.4
