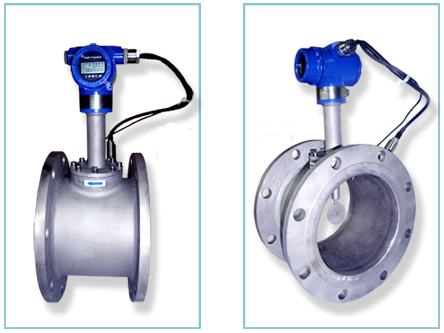

电子靶流量计

流量仪表 >> 电子靶流量计

JK-DZB- 0000 0 0 0 0 0 0 0 0 电子靶 代号 公称通径 0010 DN10 0100 DN100 …… 5000 DN5000 代号 连接方式 F 法兰管道式 C 插入式 D 对夹式 U 在线拆装式 L 锥管螺纹式 E 其他 代号 介质类型 L 液体 G 气体 S 蒸汽 代号 压力等级 A 0.6 Mpa E 2.5 Mpa I 10 Mpa M 20Mpa B 1.0 Mpa F 4.0 Mpa J 11 Mpa N 25 Mpa C 1.6 Mpa G 5.0 Mpa K 15 Mpa O 26 Mpa D 2.0 Mpa H 6.3 Mpa L 16 Mpa P 42 Mpa 代号 介质温度 C -20 ~ 80°C （常温） Z 80~ 200°C （中温） G 200~450°C  （高温） D -200~-20°C  （低温） 代号 输出形式 P 脉冲输出 H HART协议 I 4~20mA K 开关量输出 R 通讯输出 代号 防爆标识 A 本安型 D 隔爆型 代号 壳体材质 C 碳钢 S 不锈钢 T 特殊材料 代号 传感器材质 H 哈氏合金 T 钛 S 不锈钢 E 特殊材料 电子靶流量计的安装调试要求 1.高温型（80度至500度）、常温型（-30度至70度）、低温型（-40至-200度）流量计的安装： a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装（以出厂校验单为准）； b、介质工作温度在300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至70度)，同理工作温度-100度以下的介质，也要采取防冻措施； c、为保证流量计准确计量，要求设置前后直管段；（图1） d、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；（图1） e、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明； f、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差； g、法兰式和夹装式流量计安装时，应注意法兰之间密封垫片内孔尺寸大于流量计和工艺管道通径 6-8mm及否同轴，以避免因其产生干扰流而影响计量精确度； h、插入式流量计安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm（从管道内壁至法兰密封面的距离）；( 图2） i、对于新完工的工艺管道，应先进行初步吹扫后再安装流量计； j、测量管外壁上箭头所指方向为被测介质流向； k、流量计壳体必须可靠接地，若无接地条件应向厂方说明； l、流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工（以出厂校验单为准）。 1 ·2 ·3 分别为前后阀和旁通阀；4 为流量计，L≥10D 和L≥5D分别为前后直管段长度，D为管道公称直径。 2、流量计设置零点（流量计安装后必须先置零操作） 由于电容式力传感器及阻流件有自重，在流量计安装时不在水平方位状况下，需要重新设置流量计零点。 操作程序为：（也可在管道内无介质流动时直接置零，高温型及低温型流量计必须使管道内温度达到工作温度后置零） a、关闭流量计下游的阀门； b、缓慢打开流量计上游阀门，使流量计充满介质； c、缓慢打开流量计下游阀门，使流量计运行10分钟左右； d、关闭流量计上、下游阀门，并确定管道内流量为零； e、置零按键操作（必须用*磁性的工具操作置零键，否则置零键可能无法操作） 次序 操作方式 功能说明 第一次 按置零键小于一秒 进入置零状态并显示上次置零数据 E1 ***** 第二次 按置零键小于一秒 置零命令  E1 *****（有变化） 第三次 按住置零键大于三秒 退出置零操作 3、注意事项 不充许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件。如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度。
