压簧固定式热电偶
  • 压簧固定式热电偶

产品描述

分类数显仪表 单位 精度等级I、II
温度仪表 >> 压簧固定式热电偶


结构原理
WRET-01

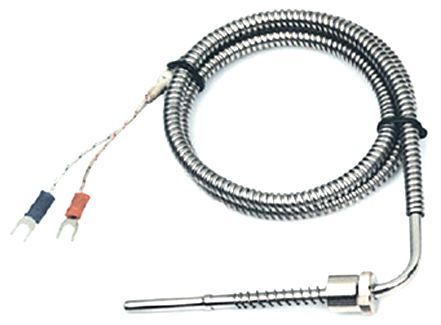

压簧固定式热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿以及与显示测量仪表的联接方法均与一般热电偶相同。WRET-01压簧固定式热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

安装方法
WRET-01
压簧固定式热电偶的安装方法如图,所示,固定安装在被测物体上面,先将连接螺栓拧紧在被测物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,最后拧上锁紧卡套。

型号规格

型号

分度号

测温范围 ℃

热响应时间 t0.5s

保护管材料

WRET-01

 EA-2 ) *

0~400

<5

不锈钢 1Cr18Ni9T i

规格

连接螺栓 l 2 mm

总长 Lmm

保护管 l 1 mm

1000
1500
2000
2500
3000
3500
4000

30
30
30
30
30
30
30

35  70

1000
1500
2000
2500
3000
3500
4000

60
60
60
60
60
60
60


注:订货须写明: 1 )产品名称和型号 2 )总长和置深( LL 1 L 2  3 )分度号打“ * ”表示特殊规格订货。
