SWP-B系列壁挂式大屏幕数字显示控制仪
  • SWP-B系列壁挂式大屏幕数字显示控制仪

产品描述

分类数显仪表 单位套 精度等级I、II

产品详细介绍：

SWP-B 壁挂式大屏幕显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量，显示屏采用高
度亮、大尺寸 LED 数码管。
SWP-B 壁挂式大屏幕显示控制仪，适用于大车间，远距离观测场所，可对温度、压力、液位、速度、频率等测量信号进行数字测量显
示控制，使测量值更为清晰。
一、仪表外形
型号

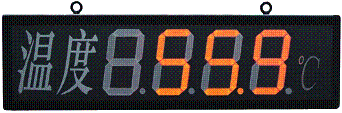

仪表外形







仪表尺寸 :1170 × 290 × 76mm

重 量 :6Kg

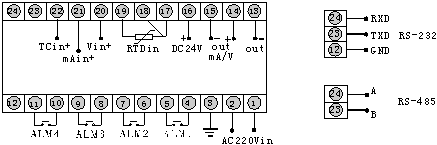

接

线

图





二、 SWP-B 系列壁挂式大屏幕显示控制仪
型　 号
代 码 说 明
SWP-B
□ □□- □ □ - □□ - □ □ 　□ 　□系列壁挂式大屏幕显示控制仪
外形尺寸

80

40


1170 290mm(8 英寸数码管 )

用户特殊定制
控制作用

1

3

4


测量显示

三位式控制

四限控制或四限报警输出（ P 21 注 2 ）
通讯方式
□
      参见“通讯方式”（第 17 页）
输出方式
□
     参见“控制输出方式”（第 17 页）
输入类型
□□
    参见“输入类型”（下页）
******报警方 　式

N

H

L


无报警（可省略）

上限控制 / 报警（四限控制 / 报警 2H ）（ P 21 注 2 ）

下限控制 / 报警（四限控制 / 报警 2L ）（ P 21 注 2 ）
第二报警方　 式

N

H

L


无报警（可省略）

上限控制 / 报警（四限控制 / 报警 2H ）（ P 21 注 2 ）

下限控制 / 报警（四限控制 / 报警 2L ）（ P 21 注 2 ）
馈电输出
P
 DC24V 馈电输出
供电方式

W

T

DC24V 供电

AC220V 供电
