SWP-PID自整定控制仪/PID光柱显示控制仪

产品详细介绍：

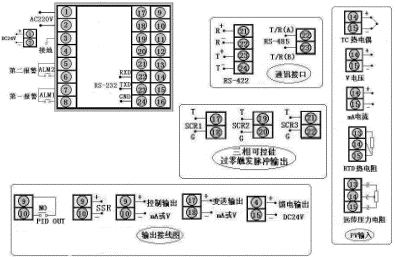

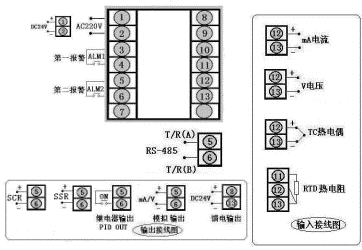

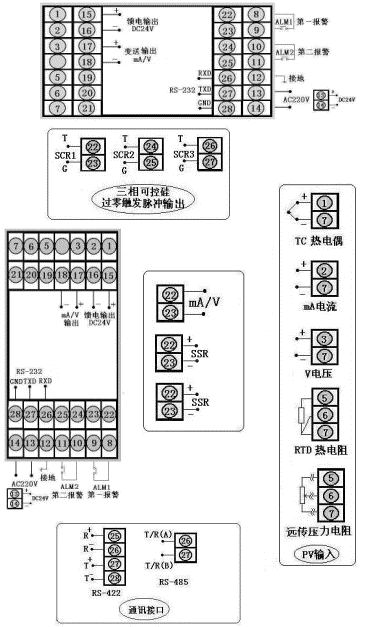

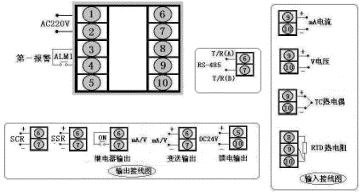

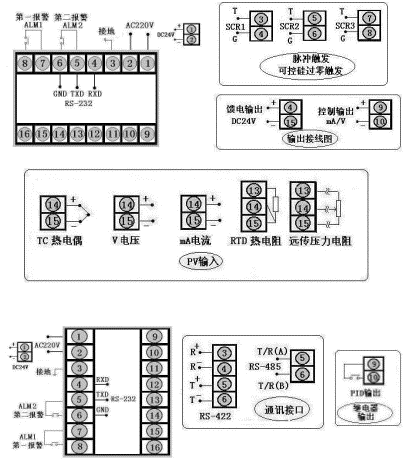

SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出***佳PID控制参数。 SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。 一、主要特点 1、 PID参数自整定。 2、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。 3、 手/自动无扰动切换，手自状态下可修改参数。 4、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。 二、 特殊技术参数 控制输出方式 PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 设定/显示精度 +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 比例范围 0.0%-100.0%（单位：0.1%） 积分（复位）时间 0-9,999s（单位：1s） 微分（比率）时间 0-9,999s（单位：1s） 控制周期 1-250s（单位：1s） 采样周期 0.5s 三、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图） 型号 SWP-ND405系列 接 线 图 仪表外形 仪表尺寸:96×48×110mm 开孔尺寸:92×44mm 重 量:240g 型号 SWP-ND405系列 仪表外形 仪表尺寸:48×96×110mm 开孔尺寸:44×92mm 重 量:240g 型号 SWP-ND805系列 接 线 图 仪表外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 型号 SWP-NT805系列 仪表外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 型号 SWP-NS805系列 仪表外形 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g 型号 SWP-NT805系列（竖式） 仪表外形 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g 型号 SWP-ND905系列 接 线 图 仪表外形 仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重 量:400g 型号 SWP-ND705系列 接 线 图 仪表外形 仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重 量:240g 型号 SWP-ND105系列 接 线 图 仪表外形 仪表尺寸:48×48×110mm 开孔尺寸:44×44mm 重 量:180g 四、 SWP-LED系列PID参数自整定控制仪型谱表 型 号 代 码 说 明 SWP -N □　□　□□ -□　□ -□　□□ -□　□-　□-　□ 新一代PID自整定控制仪 外形特征 D S                     横式显示仪表 竖式显示仪表 外形尺寸 1 4 7 8 9                   48×48mm 96×48mm（横） 48×96mm（竖） 72×72mm 160×80mm 80×160mm 96×96mm 控制作用 05                 PID自整定控制 通讯方式 0 2 4 8 9               无通讯 通讯接口为RS-232C 通讯接口为RS-422 通讯接口为RS-485 通讯接口特殊规格 控制输出 □ 参见"控制输出方式" 变送输出 □ 参见"变送输出方式" 输入类型 □□ 参见"输入类型" ******报警方式 N H L       无报警（可省略） 上限报警 下限报警 第二报警方式 N H L     无报警（可省略） 上限报警 下限报警 馈电输出 P DC24V 馈电输出 供电方式 W T DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）
