WP-8K系列智能数字/光柱显示控制仪
  • WP-8K系列智能数字/光柱显示控制仪

产品描述

分类数显仪表 单位套 精度等级I、II

产品详细介绍：

8K系列智能数字/光柱显示控制仪 本系列产品采用表面封装模块化工艺，输出回路均采用光电隔离，独立供电，提高了抗干扰能力。采用***新无跳线技术，使输入端口具备wn****信号输入功能，只需通过改变内部参数，即可实现多种输入信号（各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
 产品外形



外形：48×48×115mm
开孔尺寸：45×45mm
外形：96×48×115mm
开孔尺寸：92×45mm
外形：48×96×115mm
开孔尺寸：45×92mm
外形：72×72×115mm
开孔尺寸：68×68mm







外形：96×96×115mm
开孔尺寸：92×92mm
外形：160×80×115mm
开孔尺寸：152×76mm
外形：80×160×115mm
开孔尺寸：76×152mm
外形：80×160×115mm
开孔尺寸：76×152mm
 产品接线图

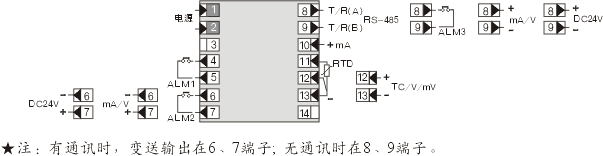

48×48仪表接线图

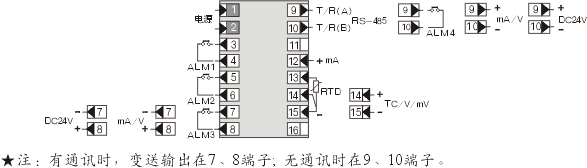

72×72仪表接线图
96×96仪表接线图
160×80、80×160仪表接线图
96×48、48×96、96×96、160×80、80×160仪表接线图
96×48、48×96、96×96、160×80、80×160仪表接线图

★注1:外形尺寸48×48仪表, 只能选择报警1+报警2/变送/485通讯/馈电功能, 不能多于2个以上; 例: 选择上限报警+下限报警、报警＋通讯、报警+变送等；变送和馈电不能同时选择；无双屏显示；无（22~26）V交直流电源供电。
★注2:外形尺寸72×72仪表, 选择报警+变送+485通讯+馈电功能,不能多于3个以上；变送和馈电不能同时选择。
★注3:两路变送输出，只能有一个报警输出，无馈电输出；无(22~26）V交直流电源供电。
●型号举例： 某工程需控制温度仪表功能为:单屏显示、与上位机通讯方式为RS-485、将现场温
度转换成标准的DC(4～20)mA信号输出、另带2个继电器控制输出、传感器为K型热电偶、外形尺寸为96×96。
选择型号为：WP-8K-91-T03E8220-T
