JK-CSB-C1000插入式超声波流量计
  • JK-CSB-C1000插入式超声波流量计

产品描述

分类数显仪表 单位 精度等级I、II

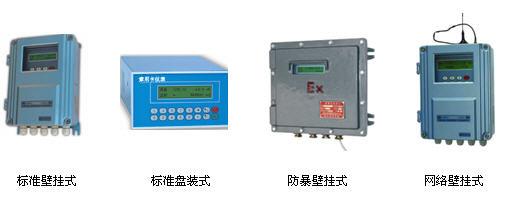

JK-CSB-C1000插入式超声波流量计利用了低电压、多脉冲接收发射的原理,采用双平衡信号差分发射、接收专利技术和硬件无关化设计方法;通过选用国际上较新、较先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。确保每台出厂的流量计都具有相同的性能。灵活多变的全中文显示主机(壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型)满足各种不同的工业现场;插入式传感器解决了外夹式传感器长时间工作信号衰减和管道内表面结垢而接收不到信号的问题,不停产安装。可适用于钢管、铸铁、玻璃钢、PVC和水泥等。

JK-CSB-C1000插入式超声波流量计以速度差法为原理,测量圆管内液体流量,流体的流速与超声波顺流和逆流传播的时间差成正比。此外还可以用相差法、频差法等。它具有稳定性好,零点漂移小、测量精度高、量程比宽,抗干扰能力强等特点



特点:

测量流速范围宽(0.011-12.4m/s),管径范围大(DN15.00~4001mm),适用于各种管材质。

管道式结构紧凑、坚固、精度高、量程比宽、安装简单、压力损失小、无机械活动部件。

外夹式传感器、插入式传感器可不停机安装维护。

全中文的操作界面,使用更简单方便。

具有两路模拟量输入接口可测量热量(冷量)、压力、温度等参数。

可选单声道,双声道,三声道型。

防非操作人员误动的密码锁保护。







 【插入式超声波流量计性能特点】
 测量液体: 水,酸碱液,酒精,海水,各种油类等单一均匀稳定的流体,浊度小于10000ppm,粒径小于1mm
 管道材料: 钢,铸铁,PVC管材等超声波可穿透的满管,质地致密,无严重腐蚀结垢,允许薄层质密衬里
 管衬材料: 橡胶,环氧沥青,玻璃钢,砂浆等,或无衬里
 管径范围: 插入式传感器适用管径DN80mm~6000mm
 流速范围: 0~±32m/s,双向流
 准 确 度: 优于±1.0%(标准条件下)。配置插入式传感器准确度可达0.5%
 线 性 度: 0.5%
 传 感 器: FG2S002插入式传感器较高工作压力≤2.5MPa
 直管段长: 上游>10D,下游>5D,距泵出口30D(D:管径)
 信号输出: 4-20mA或0-20mA        RS-232(选配RS-485)
 显示方式: 2*20字符液晶显示,带LED背光。
 电    源: AC220V、DC8~36V或AC7~30V
 环境温/湿度: 主机-30℃~+80℃;传感器-40℃~+160℃,传感器可浸水工作,水深小于3m。

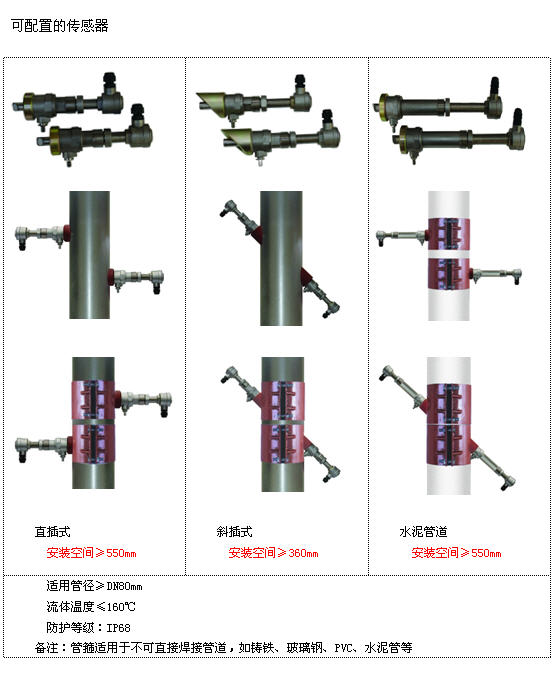

 JK-CSB-C1000插入式超声波流量计安装方法
 不锈钢钢丝安装,特制同轴双屏蔽电缆,可加长至200米,电缆特性阻抗50W。
